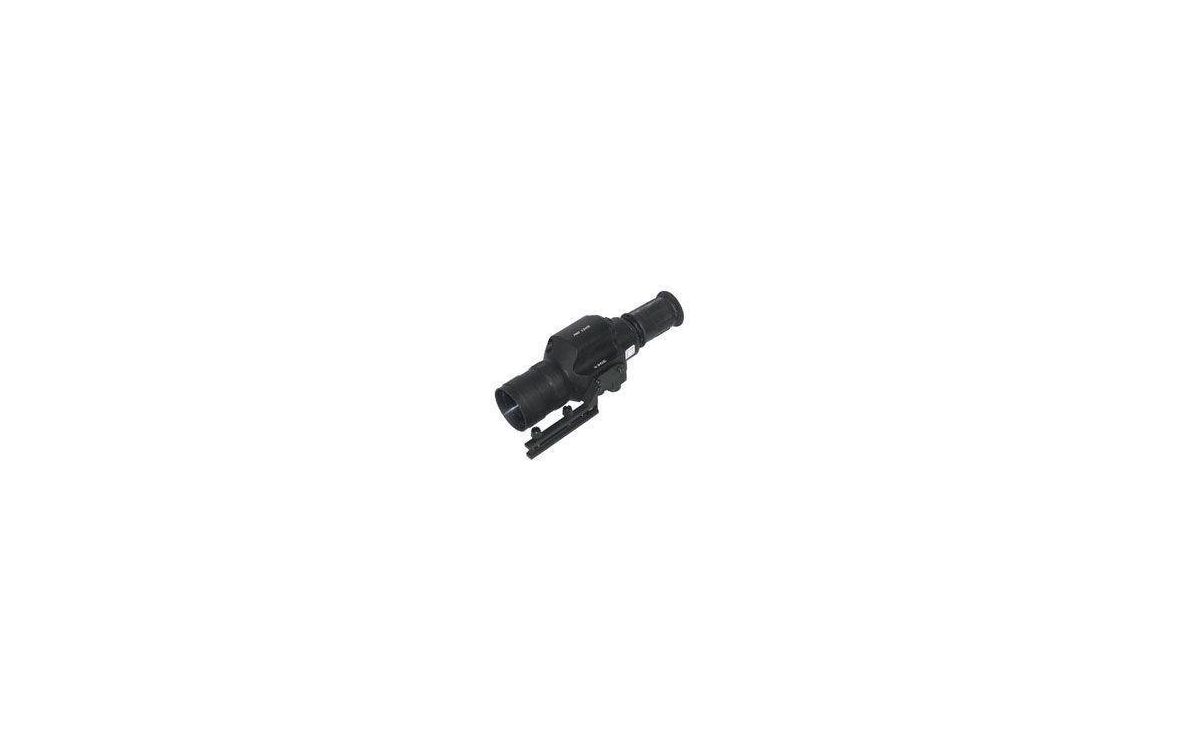

Основное назначение прицела ночного видения PNS 2,5х50 «плоскость» (крест)
PNS 2,5х50 «плоскость» (крест) - прицел ночного видения (ПНВ), основным предназначением которого является установка на охотничье оружие и использование во время ночной охоты. Изделие испытано на кратковременные ударные нагрузки 300g, что соответствует показателю дульной энергии до3,7 КДж. С помощью данной модели прицела можно вести наблюдения и точно прицеливаться даже при полном отсутствии освещения. Встроенный ИК-осветитель, позволяя эффективно подсвечивать цели на приличном удалении от стрелка, значительно расширяет возможности любителей ночной охоты. Следует также отметить, что пользоваться данным прицелом можно и в рассветно-сумеречный период, но только с использованием диафрагмы, которая имеется в крышке объектива.
Оптика ПНВ PNS 2,5х50 «плоскость» (крест) имеет увеличение 2,5х, светосильный объектив диаметром 50 мм, позволяет вести наблюдения и точно прицеливаться на расстояниях до 250 метров. Резкость на удаленные объекты наводится вращением окуляра, который приводит в действие механизм фокусировки. Рифленая поверхность и плавная работа механики дает возможность точно подстраивать фокус, не отрываясь от процесса наблюдений. В основе создания прицела PNS 2,5х50 «плоскость» (крест) лежит электронно-оптический преобразователь (ЭОП) 1-го поколения с коэффициентом усиления света не менее 500 раз. Дополнительная планка Weaver, имеющаяся на корпусе, позволяет значительно расширить возможности прицела при помощи дополнительного оборудования. На ней вы всегда можете закрепить направленный микрофон Yukon, мощный ИК-осветитель, лазерный целеуказатель и т.д.
Основные характеристики прицела PNS 2,5х50 «плоскость»
- ЭОП 1-го поколения
- Прицел испытан на ударные нагрузки - 300 g
- Оптическое увеличение прицела 2,5х, светосильный объектив диаметром 50 мм
- Минимальная дистанция наблюдения 10 м
- Удаление выходного зрачка на 50 мм
- Диаметр выходного зрачка 6 мм
- Поле зрения 12°
- Прицельная метка «крест» с регулировкой яркости свечения
- Автономный блок питания
- Питание 3В - батарейки тип АА 2шт. (приобретаются отдельно)
- Индикация разряда батарей
- Планка Wever для крепления дополнительных аксессуаров
- Диапазон рабочих температур -30 … +40 °С
Конструктивные особенности ПНВ PNS 2,5х50 «плоскость»
Металлический корпус прицела PNS 2,5х50 «плоскость» обладает высокой стойкостью к механическим повреждениям и надежно защищает сложную оптоэлектронную начинку прибора во время эксплуатации. Широкий диапазон рабочих температур от - 30 до +40 °С гарантирует работоспособность прицела в условиях не только сильных морозов, но и при достаточно высокой температуре окружающего воздуха. Класс защищенности IPX4, которым обладает данная модель прицела, допускает эксплуатацию изделия даже при интенсивных атмосферных осадках в виде дождя, снега или тумана. Внимание, полное или частичное погружение прицела в воду недопустимо!

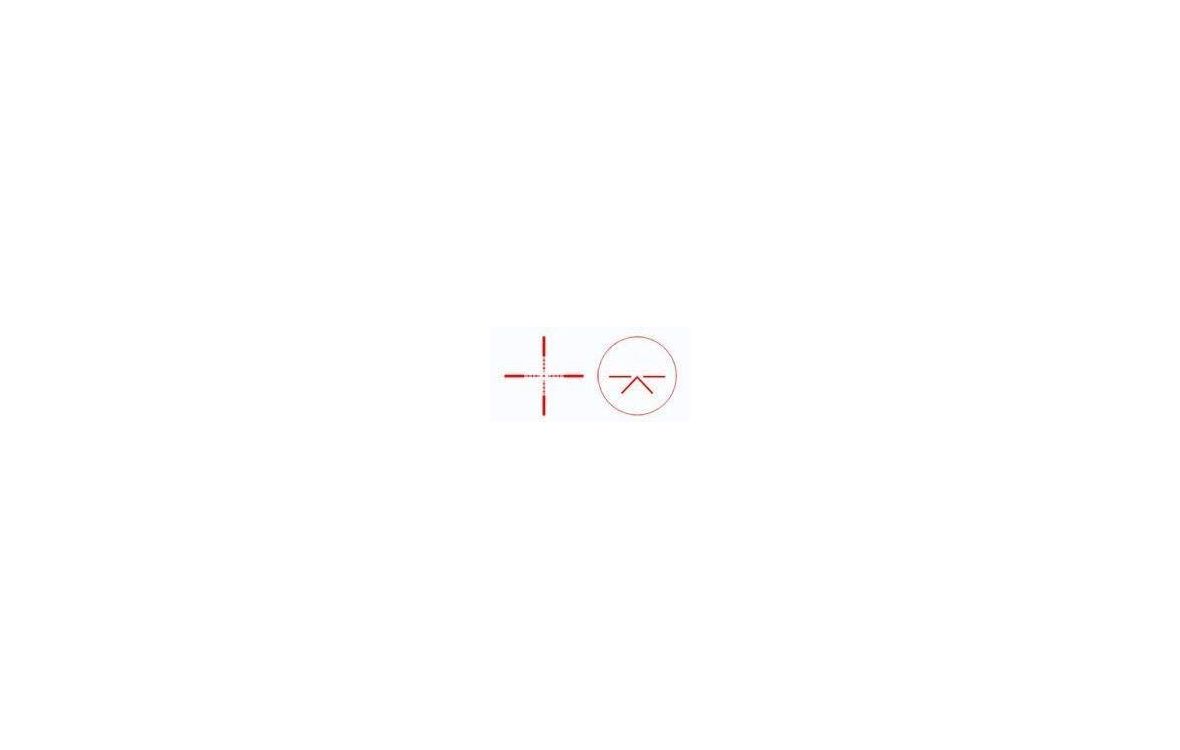

Прицельная марка «крест», использующаяся в прицеле PNS 2,5х50 «плоскость» имеет собственную подсветку и имеет возможность регулировки яркости свечения. С ее помощью можно не только точно прицеливаться, но и определить примерное расстояние до цели. Яркость подсвети рекомендовано изменять в зависимости от условий видимости, так при плохом контрасте цели с фоном рекомендовано снизить интенсивность свечения и наоборот.
В качестве элементов питания прицела PNS 2,5х50 «плоскость» используются батарейки типа АА (нет в комплекте). Полного заряда батарей вполне хватит на 3 часа интенсивного использования ИК-подсветки и самого прицела. Используя только включенный прицел без ИК-подсветки, вы можете рассчитывать на работоспособность прибора в течение 35 часов. Мягкий резиновый наглазник, который имеется в комплекте поставки рекомендовано использовать во время ночной охоты. Он закрывает окуляр от засветки боковыми лучами и эффективно маскирует свечение ЭОП.
Меры предосторожности:
Ночной прицел PNS 2,5х50 - высокотехнологичный прибор со сложной оптоэлектронной начинкой. Для работы ЭОП используется высокое напряжение (15-19 кВ), которое может представлять опасность для здоровья человека. Поэтому разборка и сборка прицела допускается только квалифицированными специалистами в специализированных мастерских.
Запрещается включать прицел при высоком уровне освещенности и отсутствующей крышке объектива. Вышедшие со строя элементы питания необходимо менять только при выключенном прицеле.
Комплект поставки:
- Прицел ночной PNS 2,5х50 «плоскость» крест
- Крышка объектива с диафрагмой
- Крышка окуляра
- Резиновый наглазник
- Руководство по эксплуатации
- Паспорт на ЭОП
- Сумка для переноски и хранения
Технические характеристики прицела ночного видения PNS 2,5х50 «плоскость»
Основные ТТХ | PNS 2,5х50 «плоскость» (крест) |
Электронно-оптический преобразователь
|
Поколение ЭОП | 1 |
Марка ЭОП | ЭП33У
|
Производитель ЭОП
| ЗАО «Экран-оптические системы»
|
Страна происхождения ЭОП
| Россия
|
Коэффициент увеличения ЭОП, раз
| 0,45 |
Диаметр рабочего поля фотокатода, мм | 24 |
Интергальная чувствительность фотокатода, мкА/лм, не менее | 200 |
Коэффициент преобразования ЭОП,отн.ед, не менее
| 500
|
Стойкость к механическим ударам, g | 300 |
Оптические характеристики
|
Увеличение, x
| 2,5
|
Световой диаметр объектива, мм | 50
|
Фокус объектива, мм | 81,5 |
Относительное отверстие | 1:1,6 |
Поле зрения, ° | 12
|
Минимальная дистанция фокусировки, м | 10
|
Удаление выходного зрачка, мм
| 50
|
Диаметр выходного зрачка, мм
| 6
|
Предел перефокусировки окуляра, дптр
| ± 3.5
|
Тип фокусировки на дистанцию | Вращением окуляра
|
Встроенный ИК - осветитель |
Длина волны ИК-освет., нм | 805 |
Эквивалентная мощность ИК-осветителя, мВт | 100 |
Дистанция наблюдения |
|
Дистанция обнаружения, м (объект высотой 1х2 м., освещенность 0,05 люкс (1/4 Луны)) | 100 |
Питание |
Напряжение питания, В | 3 |
Тип элементов питания | 2 x AA |
Ресурс батареи (без ИК), ч. | 35 |
Использование на оружии |
Тип прицельной марки | Крест с регулировкой яркости подсветки |
Ударная стойкость на нарезном оружии (допустимое значение E0), Джоулей | 3700 |
Крепление на оружие | Плоскость
|
Физические и эксплуатационные характеристики |
Материал линз | Стекло |
Материал корпуса | Металл |
Тип крепления для установки доп. аксессуаров | 1 Weaver |
Диапазон эксплуатационных температур,°С | - 30 … + 40 |
Наличие выносного пульта управления | Нет |
Класс защищенности (по IEC 60529) | IPX4 |
Габаритные размеры (ДхШхВ), мм | 210 х 90 х 90 |
Производитель может вносить изменения в комплектацию, цвет, конструкцию и/или программное обеспечение изделия без предварительного уведомления пользователей.
