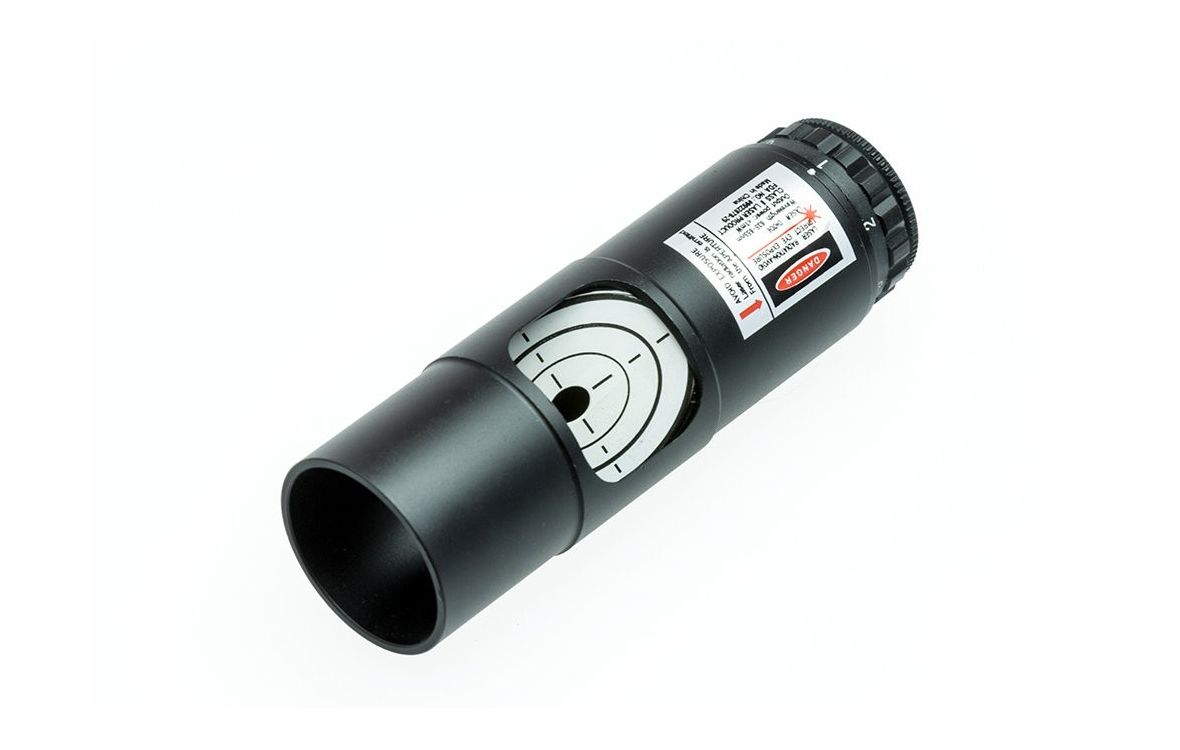

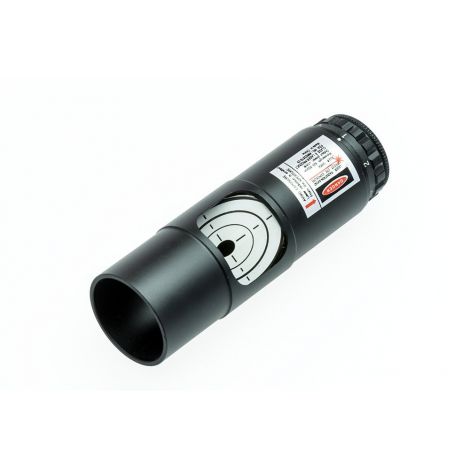

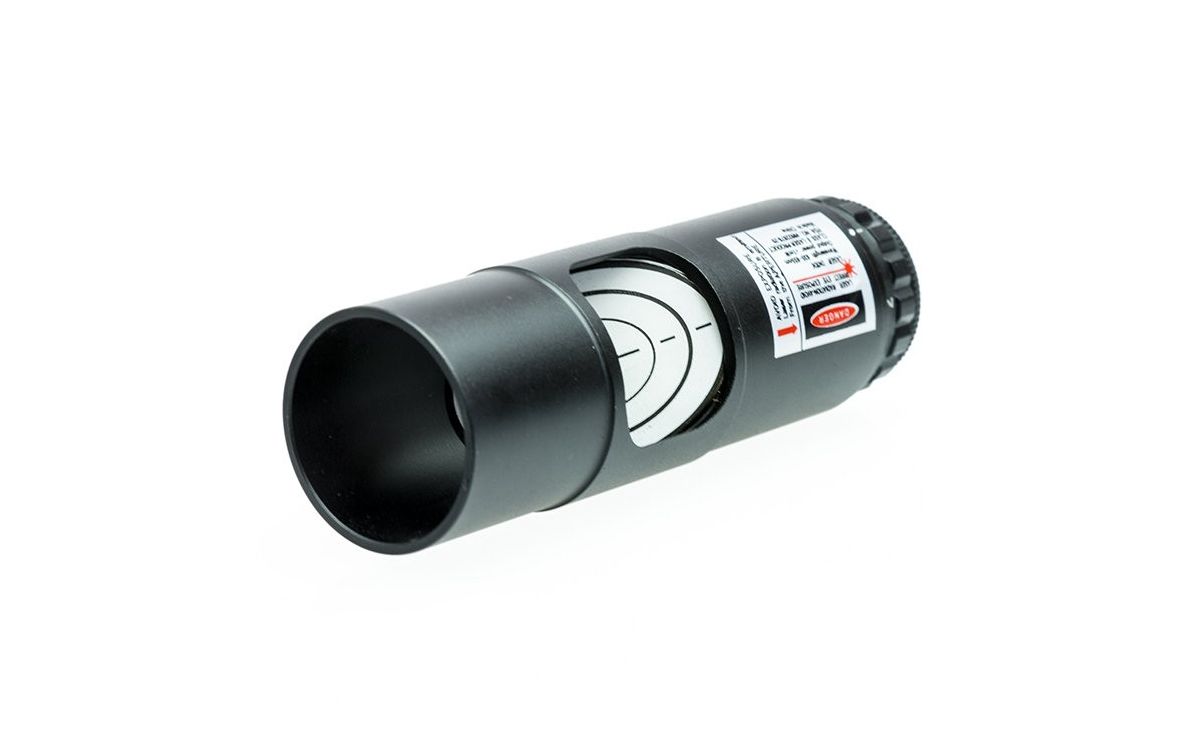

Лазерный коллиматор телескопа Sturman 1.25"

Основное назначение лазерного коллиматора телескопа Sturman 1.25''

Лазерный коллиматор телескопа Sturman 1.25'' с регулируемой яркостью лазерного луча предназначен для юстировки телескопов-рефлекторов системы Ньютона / Добсона, устанавливается в гнездо фокусёра диаметром 1,25” и фиксируется крепёжным винтом.

Основные характеристики лазерного коллиматора телескопа Sturman 1.25''

• Лазерный диод: длина волны 636-655 нм, выходная мощность - < 1 мВт, цвет луча (точки) – красный, класс лазерной опасности - IIIA
• 7 уровней регулировки яркости лазерного луча
• Диаметр резьбы – 1,25”
• Прочный алюминиевый корпус
• Питание – 1 батарейка CR 2032 (3V), не входит в комплект поставки

Конструктивные особенности лазерного коллиматора телескопа Sturman 1.25''

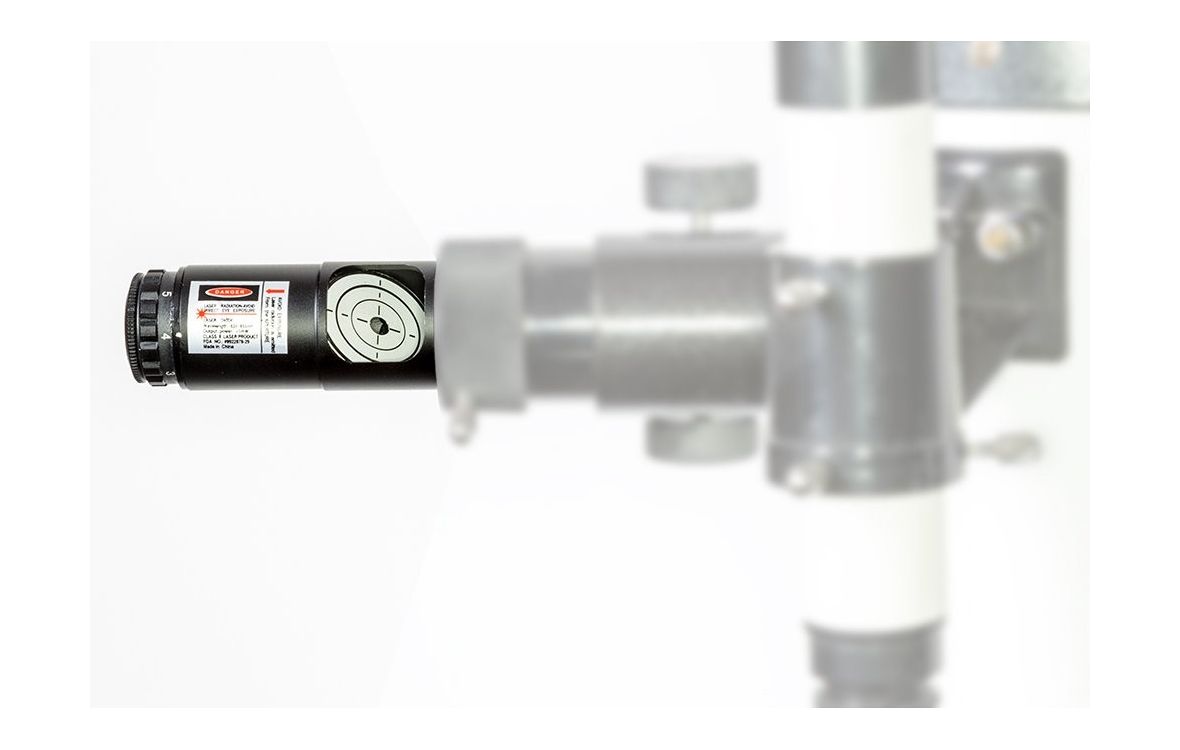

Коллиматор устанавливается и закрепляется в гнезде фокусёра на месте окуляра, после чего включается лазер и регулируется интенсивность свечения луча – от 1 до 7.

Обратите внимание, что в коллиматоре телескопа Sturman 1.25'' используется лазерный диод класса IIIA (сфокусированный луч может повредить органы зрения). Поэтому при вращении коллиматора не направляйте луч себе в глаза.

Последовательность настройки:

1. Вращая коллиматор вокруг своей оси, необходимо убедиться в том, что достигнута максимальная соосность лазерного луча и корпуса (цилиндрической «юбки») коллиматора: строго из центра и вдоль оси корпуса, а точка красного цвета) должна описывать на главном зеркале минимальный эллипс. Зафиксировать.

2. Меняя положение диагонального зеркала с помощью юстировочных винтов, необходимо поместить отметку от лазерного луча в центр главного зеркала (в некоторых моделях телескопов центр обозначен специальной меткой).

3. Ослабить фиксирующие винты главного зеркала.

4. Вращая винты, изменяем положение главного зеркала до попадания метки лазера точно в центр коллиматора. Точка лазерного луча должна вернуться строго в то место, откуда вышел луч. Это контролируется при помощи открытого корпуса устройства: все блики (пятна) должны сойтись в одну точку в центре мишени на пластине коллиматора.

5. Последовательность операций 1-3 выполняется до нахождения идеального положения зеркал.

6. Зафиксировать главное и диагональное зеркала.
