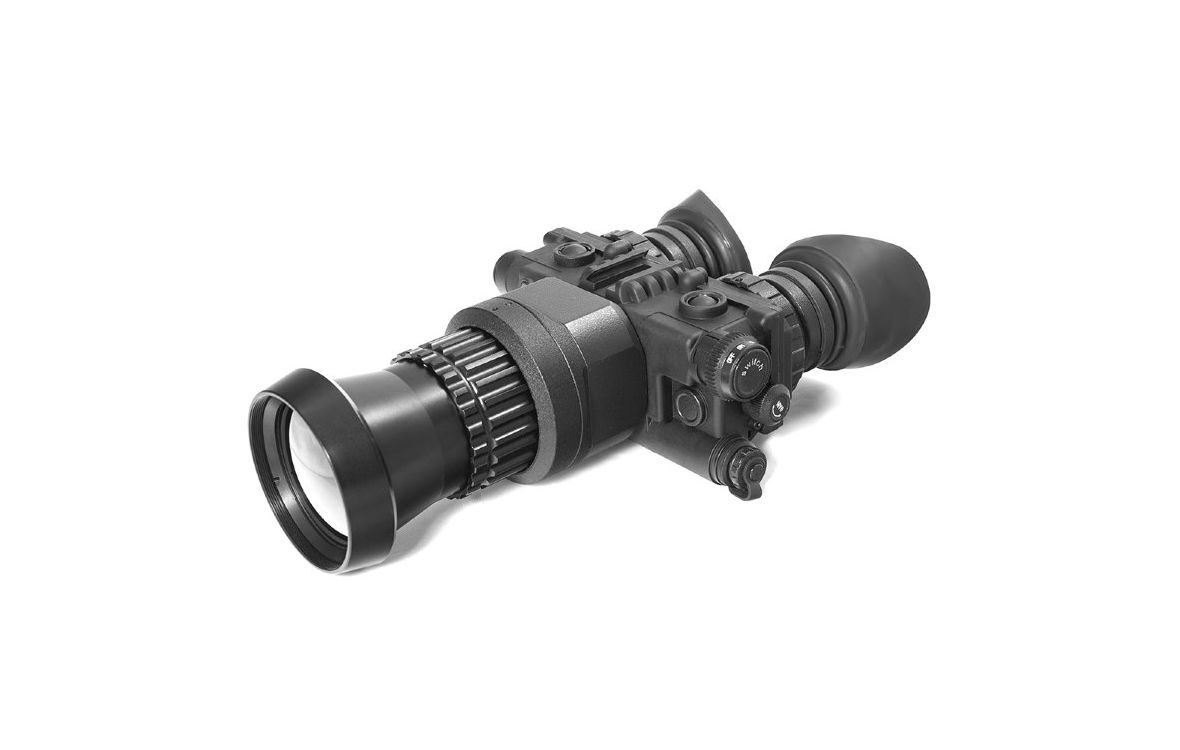

Основное назначение бинокля тепловизионного Диполь TG-1 (50)
Бинокль тепловизионный Диполь Dipol TG-1 (50) с германиевым объективом 50 мм и матрицей высокого разрешения предназначен для ведения наблюдения за объектами имеющими температурный контраст с окружающей средой, например – люди, животные, транспорт и т.д. Особенно эффективно использование бинокля тепловизионного Диполь Dipol TG-1 (50) в условиях ограниченной видимости: дождь, туман, пыль, темное время суток. Высокая чувствительность матрицы в сочетании с высококачественным объективом позволяет обнаружить и распознать объект размером 0,5х1,8 метра на расстоянии 1200 метров, а так же зафиксировать изображение на внешнее записывающее устройство.
Основные характеристики бинокля тепловизионного Диполь TG-1 (50)
- Матрица: разрешение 384х288, частота 50Гц, шаг 17 мкм;
- Объектив F50/1.0
- Дистанция обнаружения объекта типа «кабан» 0,5х1,8м – 1200 метров.
- Калибровка матрицы автоматическая, бесшумная, без «замирания».
- Увеличение оптическое 3,5х, цифровой зум 2х и 4х.
- Поле зрения (при увеличении 3,5x), град. ШхВ – 7,5х5,6
- Диоптрийная регулировка окуляра +/- 4 диоптрии.
- Корпус легкосплавный, герметичный, влагозащищенный.
- Инверсия изображения: «горячий белый» / «горячий черный».
- Дисплей OLED с высоким разрешением 800х600.
- Ручная регулировка усиления матрицы и яркости свечения экрана.
- Регулировка объектива для резкого изображения на различных дистанциях.
- Напряжение питания 9В, 3 х CR123A.
- Индикатор включения и разряда элементов питания.
- Разъем для подключения внешнего источника питания.
- Видеовыход для подключения внешнего записывающего устройства.
Конструктивные особенности тепловизионного бинокля Диполь TG-1 (50)
Тепловизионный бинокль Диполь Dipol TG-1 (50) построен на базе неохлаждаемой микроболометрической матрицы высокого разрешения 384х288 пикселей и высокой частоты 50 Гц, шаг детектора 17 мкм. Калибровка матрицы полностью автоматическая, без «шторки», совершенно бесшумная, изображение во время калибровки не «замирает» в самый ответственный момент. Объектив из германиевого стекла, светосильный, с фокусным расстоянием 50 мм и относительным отверстием 1,0. Объектив закрывается завинчивающейся металлической крышкой во избежание повреждений. Изображение с тепловизионной матрицы передается и отображается на двух OLED дисплеях с разрешением 800х600 пикселей. Благодаря тому, что изображение наблюдается двумя глазами, в целом информативность, и, как следствие, и дистанция наблюдения, повышаются на 10-15% по сравнению с аналогичными монокулярами. Корпус тепловизионного бинокля Диполь Dipol TG-1 (50) легкий, прочный, выполнен из алюминиевого сплава. Вес бинокля с элементами питания 800 грамм. Степень герметичности IPx5 позволяет пользоваться тепловизионным биноклем Диполь Dipol TG-1 (50) в любых погодных условиях, в том числе при сильном дожде. Управление функциями тепловизионного бинокля Диполь Dipol TG-1 (50) легкое и интуитивно понятное. Включение производится поворотом ручки выключателя расположенной с левой стороны на торце батарейного отсека. В батарейный отсек устанавливаются 3 батареи типоразмера CR123A питания от которых достаточно для 4,5 часов непрерывной работы бинокля. Для частых и продолжительных наблюдений целесообразно использовать внешний источник питания, для подключения которого на корпусе есть стандартный разъем. Рядом с выключателем расположена ручка регулировки усиления сенсора. Для поиска небольших объектов на значительном расстоянии рекомендуется увеличить усиление, для лучшей проработки деталей картинки – наоборот, уменьшить. Нажимая и удерживая ручку регулировки усиления в течение 2-3 секунд, включается режим регулировки яркости изображения. После окончания регулировки яркости через 2-3 секунды автоматически возвращается режим регулировки усиления сенсора. С обратной стороны от выключателя находятся крышка батарейного отсека и разъем видеовыхода. Тип сигнала на видеовыходе композитно-аналоговый (CVBS). На верхней части корпуса бинокля тепловизионного Диполь Dipol TG-1 (50) расположены – Кнопка инверсии цвета изображения (горячий белый / горячий черный) и кнопка выбора цифрового увеличения (1х, 2х и 4х). Диоптрийная подстройка под зрение наблюдателя производится вращением окуляров.Настройка изображения на различные дистанции наблюдения осуществляется вращением широкого рифленого кольца на объективе бинокля.
На дисплее бинокля тепловизионного Диполь Dipol TG-1 (50) отображаются текущие настройки – Полярность изображения, Яркость (BRGT), Усиление сенсора (GAIN), Уровень заряда элементов питания.
При разряде элементов питания начинает мигать индикатор включения - красный светодиод между окулярами бинокля.
Комплект поставки бинокля тепловизионного Диполь TG-1 (50)
- Тепловизионный бинокль Диполь Dipol TG-1 (50)
- Сумка для переноски
- Руководство пользователя (паспорт)
Технические характеристики тепловизионного бинокля Диполь TG-1 (50)
Модель | TG-1 |
Сенсор: пиксели / шаг детектора | 384х288 / 17мкм |
Микродисплеи, разрешение | OLED (800x600) |
Фокусное расстояние / относительное отверстие | F50 / 1,0 |
Кратность | 3,5 |
Угол поля зрения, град. | 7,5 х 5,6 |
Цифровой зум | х2, х4 |
Дистанция обнаружения (объект 0,5х1,8м), м | До 1200 |
Спектральный диапазон, мкм | 8 – 14 |
Частота, Гц | 50 |
Полярность | Черный горячий / Белый горячий |
Диоптрийная регулировка, дптр. | ± 4 |
Напряжение / элементы питания | 9V / 3xCR123A Lithium |
Время непрерывной работы (+20°С), часов | 4,5 |
Рабочая температура, °С | -40 …. +50 |
Степень защищенности по IEC 60529 (по заказу) | IPX5 |
Размеры, мм | 213х139х66 |
Вес, кг. | 0,800 |
Разъем внешнего источника питания, 12V | Да |
Ручная регулировка усиления сенсора | Да |
Ручная регулировка яркости микродисплея | Да |
Производитель может вносить изменения в комплектацию, цвет, конструкцию и/или программное обеспечение изделия без предварительного уведомления пользователей.
